Reflexions-Lichtschranke L-24
Kennzeichen:
|
 |
Technische Daten:
| Reichweite RW: | 0-6m mit Reflektor C110 |
| Lichtart: | Infrarot,Wechsellicht |
| Lichtsender: | LED |
| Lichtempfänger: | Phototransistor |
| Schaltzeit | 20ms |
| Versorgungsspannung: | 24V-220V AC/DC |
| Netz-Frequenz: | 50-60Hz |
| Stromaufnahme | <=40mA bei 24V DC <=10mA bei 220V AC |
| Signalausgang: | Relais,1 Wechsler |
| Schaltspannung: | Min. 12V AC/DC, max. 240V AC |
| Schaltstrom: | Min 50mA, max. 5A |
| Schaltleistung: | Max. 120W, max. 1200VA (Ohmsche Last) |
| Schaltfolge: | 25/s |
| Schaltungsart: | Programmierbar, Serienausführung Dunkelschaltung |
| Funktionsanzeige: | LED, leuchtet bei belichtetem Empfänger |
| Gehäusematerial: | Terluran GV15, schwarz |
| Schutzart: | IP65, gemäß DIN40050 |
| Optikfläche: | Glasscheibe |
| Anschlußart: | Anschlußklemmen, max. Leiterquerschnitt 1,5mm |
| Kabeleinführung: | Eine PG11 Kabelverschraubung |
| Betriebstemperatur: | -20°C bis +60°C |
| Lagertemperatur: | -20°C bis +75°C |
| Gewicht: | 130g |
 |
 |

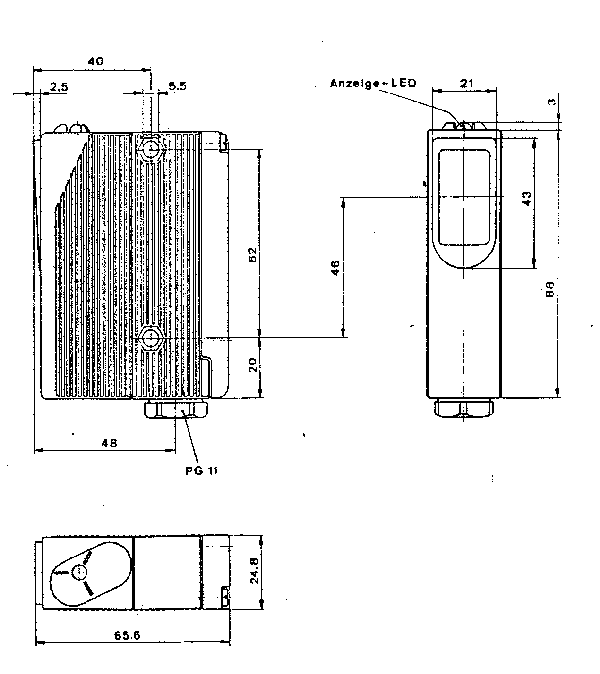

| Maßbild | Anschlußbild / Haltewinkel |
Optionen:
Beachten Sie bitte auch unsere Lichtschranken- Typen L-20 und L-21 sowie
mit Polfilter L-22 sowie die rote Typenreihe L-16 und L-17.
Dazu führen wir auch besonders stabile zusätzliche Stahlgehäuse als Schutz mit
entsprechenden Sonderwinkeln.
Achtung:
Zur optimalen Einstellung sollten Sie die Lichtschranken unbedingt mit unseren Sonderwinkeln und so befestigen, daß sie in zwei Ebenen verstellbar sind und somit überhaupt erst richtig ausgerichtet werden können.
Zum Anschluß sind unbedingt flexible Kabel (z.B. 5x0.75mm² oder sogar 5x0.5mm²) oder ähnlich zu verwenden. Dies verhindert das Abreißen der Adern und erleichtert den Anschluß im Klemmenraum der Lichtschranken.
Bei weiteren Fragen steht Ihnen unser technisches Büro gerne zur Verfügung.
